キャンプギア

ミニテーブル [yxe]

製作2019年2月

アウトドア用[ミニテーブル]の紹介。

以前作った[ミニロールトップテーブル]より

ひと回り大きく、

キャンプ時のサイドテーブルや、

ピクニックの際に家族3人で

ランチの時にも使えるサイズ。

収納は分解してコンパクトになる。

ミニロールトップテーブル
...
スポンサーリンク

IDEA&Create

ちょっと良い案が思いついたので

形にしてみた。

天板は合板で作り、4枚に分離する。

そして良い案と言うのは、

天板の裏にレールを作り

脚をスライドして取り付ける様にする事。

思いついた時はこりゃ名案だと思ったが

作るのが結構めんどくさかった。

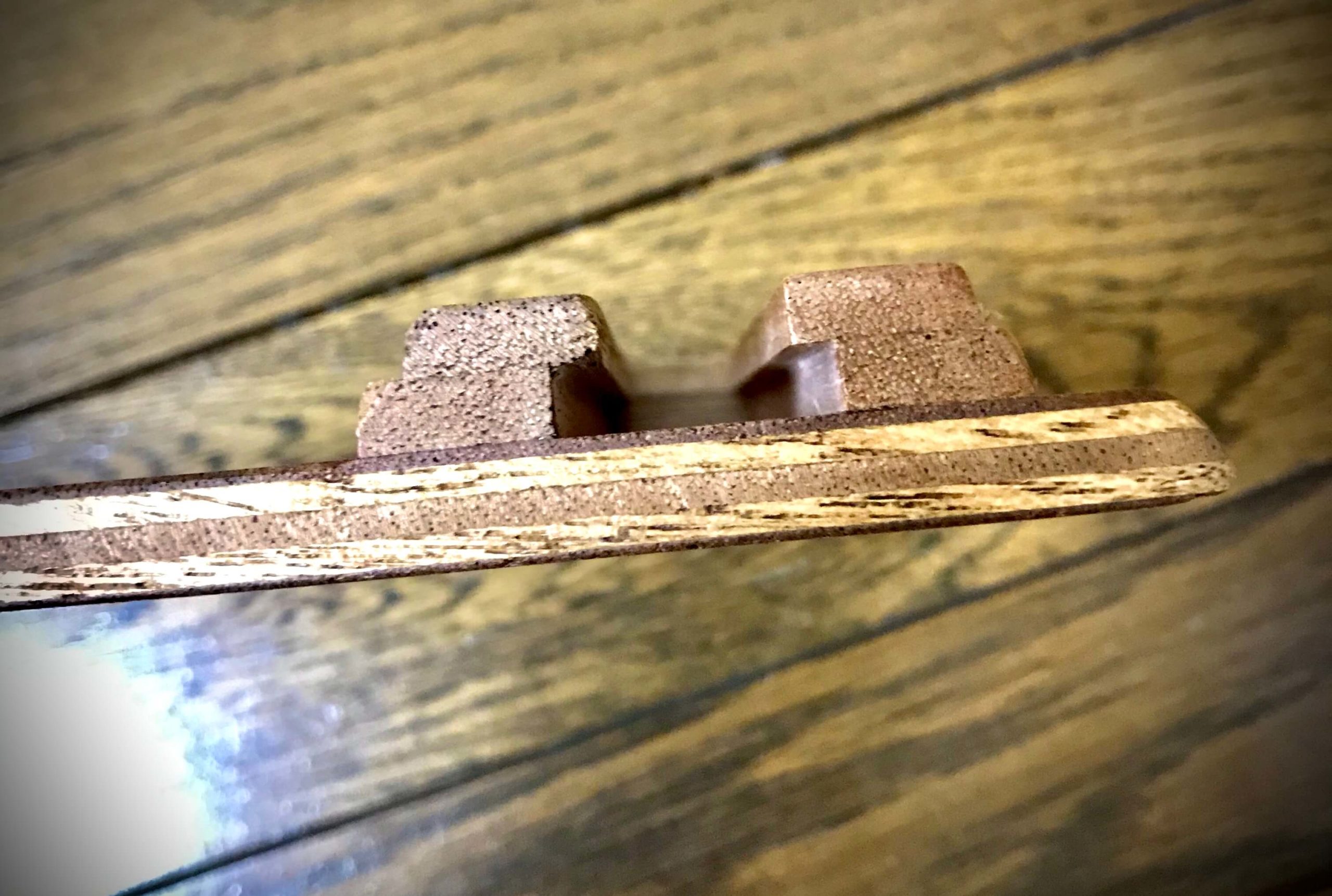

レールは平板を2枚ずらして重ねて作成。

脚部にも平板を取り付け

レールにスライドしてはめ込む。

脚の展開は、合板で作った部品2枚を

脚に挟んで取り付けてあり、その合板部品を

幕板となる板材にネジで留め

可動する様になっている。

絵を合わせ組立て

天板裏面に「斧」の絵を

シルクスクリーン 印刷してあり、

テーブルを組み立てる際には

絵を完成させる事でテーブルも完成する。

順番が変わっても一応完成するのだが、

手作りのため微妙にズレがあり、

決まった順番の方が収まりが良く

綺麗に出来上がる。

その順番が分かる為のシルクスクリーン。

斧の柄の下部分に「LAM」という自分の

ロゴマークがくる様に組み立てれば完成。

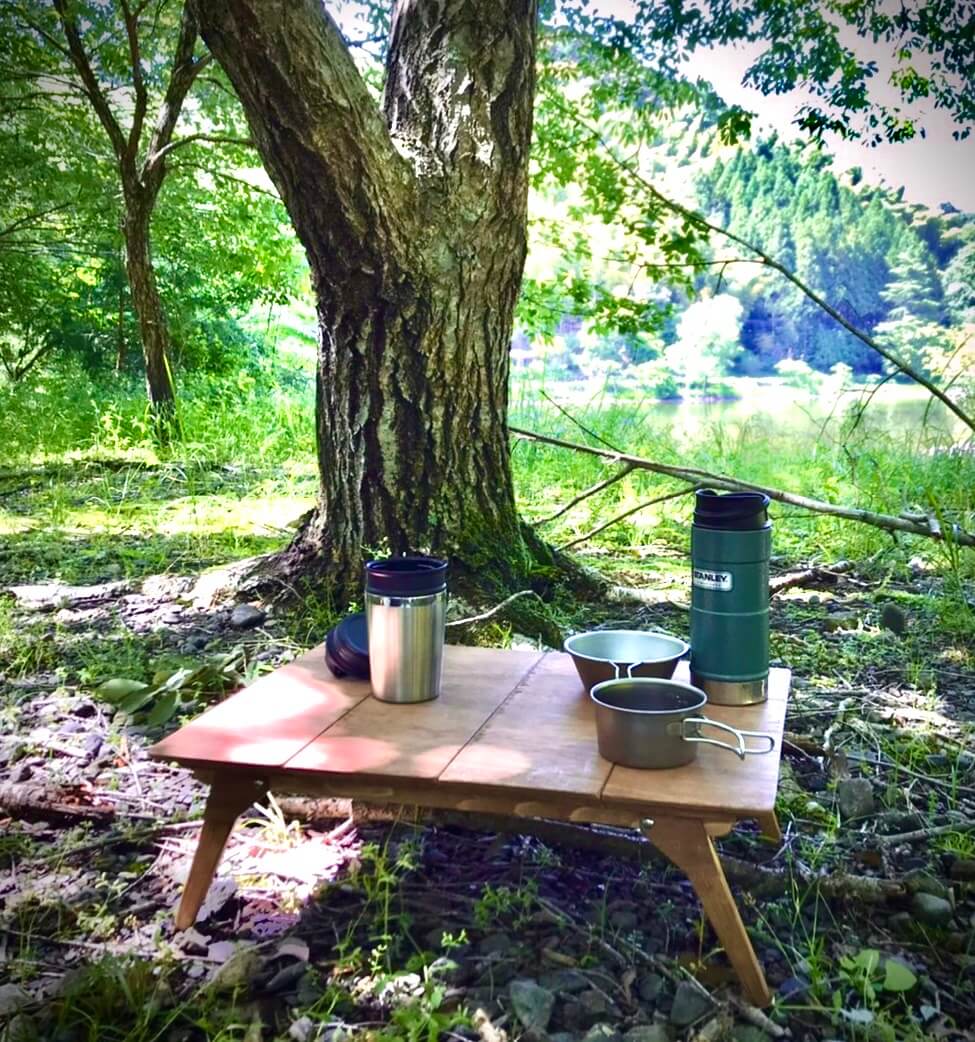

実際に使用して

以前作ったミニロールトップテーブルは

1人用、せいぜい2人が限度だったが、

これは家族3人でも使える大きさ。

そしてミニロールトップテーブルの様に

天板に隙間が無く、使い勝手は

こちらの方が良い。

ハンティングチェア

レール部分が薄い平板のため

弱そうですぐ割れるのではないかと

思っていたが、1年経った今も問題なし。

ただ何度も組み立てて使用し

繰り返してくうちに木が磨耗したのか

レール部分が多少緩くなり遊びができて

脚が少しぐらつく様になってきた。

初めはもっときっちりハマってたと思うが・・・

収納袋も作りコンパクトに

まとめることが出来る。

寸法的に大きめのバックパック

でないと入らない為、

キャンプやピクニックなどに持ち出しているが

行く場所や目的によって、

ミニロールトップテーブルと

このミニテーブルを使い分けている。

ミニテーブル[yxe]


▲寸法 [mm]

  • L520xW395xH190
  • 490x130x90(収納)

▲材料

  • 合板10mm厚
  • 合板3mm厚
  • 檜平板15mm幅5mm厚
  • 檜板24mm幅12mm厚
  • トラスネジm5x20
  • 蝶ボルトm5

▲費用 ・約1000円

▲製作時間 ・1日

▲製作日 ・2019年2月
